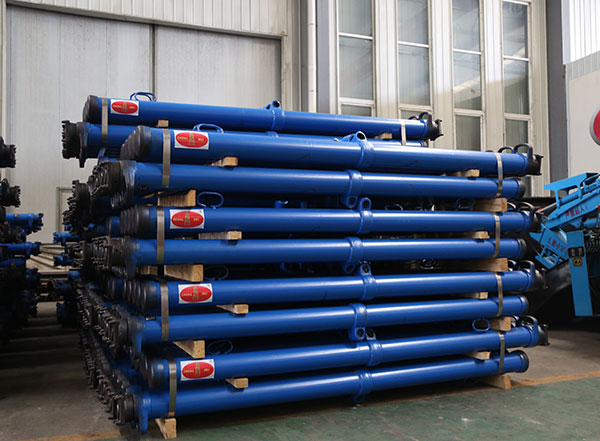

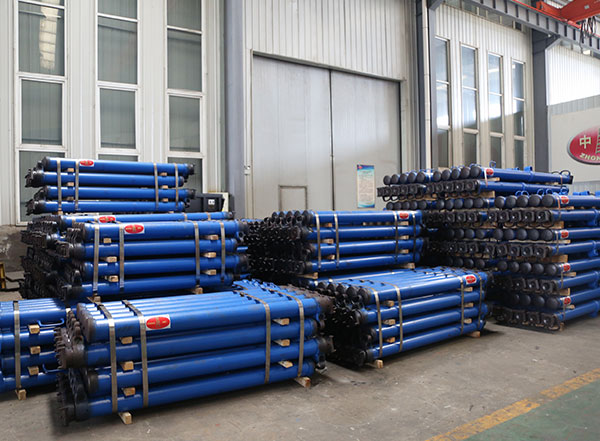

DWB系列轻型临时用单体液压支柱是专为煤矿井下巷道掘进、巷道维修等临时支护场景设计的轻型外注式单体液压支柱。
DWB系列轻型临时用单体液压支柱是专为煤矿井下巷道掘进、巷道维修等临时支护场景设计的轻型外注式单体液压支柱。该系列产品以乳化液或静压水为工作介质，采用外部供液恒阻式结构，具有重量轻、操作便捷、耐腐蚀等特点，适用于煤矿开掘端头的临时支护作业。
DWB系列支柱的核心设计理念是在满足临时支护强度要求的前提下，尽可能降低整柱重量，减轻操作人员的劳动强度。与传统标准型单体液压支柱相比，DWB系列在结构上进行了轻量化优化，整柱重量大幅降低，便于在巷道中频繁搬运和快速支设。
该系列产品涵盖多种高度和阻力规格，可根据不同巷道的顶板高度和支护需求灵活选用，是煤矿掘进工作面超前支护和临时支护的常用装备。
|
项 目 |
单位 |
DW35 |
DW31.5 |
DW28 |
DW25 |
DW22 |
DW20 |
DW18 |
DW16 |
DW14 |
DW12 |
DW10 |
DW08 |
DW06 |
||
|
高度≤ |
mm |
3500 |
3150 |
2800 |
2500 |
2240 |
2000 |
1800 |
1600 |
1400 |
1200 |
1000 |
800 |
630 |
||
|
高度≥ |
mm |
2700 |
2350 |
2000 |
1700 |
1440 |
1240 |
1110 |
1005 |
900 |
792 |
685 |
578 |
485 |
||
|
行 程 |
mm |
800 |
800 |
800 |
800 |
800 |
760 |
690 |
595 |
500 |
408 |
315 |
222 |
145 |
||
|
重量（无油） |
Kg |
82.8 |
78 |
71.7 |
58 |
55 |
48 |
47 |
43.5 |
40 |
36.3 |
32 |
26.2 |
25.1 |
||
|
工作载荷 |
KN |
150 |
200 |
250 |
300 |
|||||||||||
|
工作液压 |
MPa |
19.1 |
25.5 |
31.8 |
38.2 |
|||||||||||
|
初 撑 力 |
KN |
118 ~ 157 |
||||||||||||||
|
泵站压力 |
MPa |
15或20 |
||||||||||||||
|
升柱速度 |
mm/s |
≥60 |
||||||||||||||
|
降柱速度 |
mm/s |
≥40 |
||||||||||||||
|
油缸直径 |
mm |
Φ100 |
||||||||||||||
|
底座面积 |
cm 2 |
113 |
||||||||||||||
|
工作介质 |
—— |
|
|
含M10乳化剂1-2%的乳化液 |
||||||||||||
